เบรกเกอร์และอุปกรณ์ป้องกันไฟกระชาก
(Solar Breakers & DC SPD)

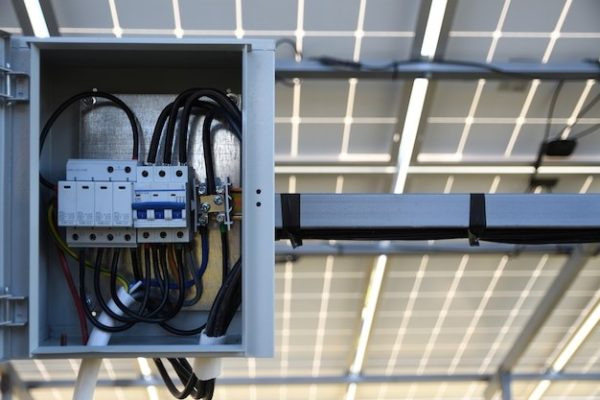

เบรกเกอร์วงจร (Circuit Breaker) ในระบบโซลาร์เซลล์ ทำหน้าที่คอยตรวจสอบกระแสไฟฟ้าและตัดกระแสไฟฟ้าโดยอัตโนมัติเมื่อเกิดความผิดปกติหรือความเสียหายทางไฟฟ้า เช่น เกิดกระแสเกิน (Overload), เกิดไฟฟ้าลัดวงจร (Short Circuit) หรือเกิดไฟฟ้ารั่วลงดิน (Ground Fault)

ในระบบพลังงานแสงอาทิตย์ เบรกเกอร์จะช่วยปกป้องแผงโซลาร์เซลล์จากการไหม้ ปกป้องอินเวอร์เตอร์จากไฟไหม้ และปกป้องบ้านเรือนหรืออาคารของคุณจากอันตรายจากอัคคีภัย

ระบบพลังงานแสงอาทิตย์ทำงานร่วมกับกระแสไฟฟ้าสองประเภท ได้แก่ กระแสตรง (DC) ที่ไหลจากแผงโซลาร์เซลล์ไปยังอินเวอร์เตอร์ และ กระแสสลับ (AC) ที่ไหลจากอินเวอร์เตอร์ไปยังตู้โหลดไฟฟ้าภายในบ้านหรือโครงข่ายไฟฟ้า (Grid)

ความแตกต่างทางกายภาพและพฤติกรรมของกระแสไฟฟ้า:

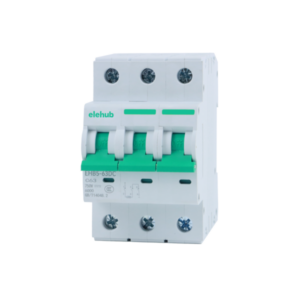

• เบรกเกอร์ DC (DC Circuit Breaker): ทำหน้าที่รับกระแสไฟฟ้าดิบทางเดียวจากแผงโซลาร์เซลล์ ซึ่งกระแสตรง (DC) นั้น "ไม่ได้ตัดกระแสไฟเป็นศูนย์ (Zero Crossing Point)" เหมือน AC ประกายไฟหรืออาร์กที่เกิดขึ้นเมื่อหน้าสัมผัสแยกตัวจึงดับยากมาก เบรกเกอร์ DC จึงต้องถูกออกแบบกลไกดับอาร์กพิเศษด้วยแม่เหล็กหรือช่องระบายอาร์กที่มีประสิทธิภาพสูง โดยในบางรุ่นมีความสามารถในการตัดกระแสลัดวงจรสูงถึง 10,000 แอมแปร์
• เบรกเกอร์ AC (AC Circuit Breaker): ติดตั้งในระบบไฟฟ้าภายในบ้านหลังอินเวอร์เตอร์ ทำหน้าที่รับมือกับกระแสไฟฟ้าที่แกว่งตัวสลับขั้วตามรอบความถี่ (50 Hz) ซึ่งมีจังหวะตัดกระแสผ่านจุดศูนย์ตามธรรมชาติอยู่แล้ว

ในการออกแบบและติดตั้งระบบโซลาร์เซลล์ มีการเลือกใช้เบรกเกอร์ 4 ประเภทหลักตามสภาพแวดล้อมและระดับความเสี่ยงของระบบ:

ตารางสรุปคุณสมบัติ ขนาด การใช้งาน และพิกัดความสามารถในการตัดกระแส (Interrupting Rating) ของเบรกเกอร์แต่ละประเภท:

ในปี 2024 เกิดกรณีศึกษาสำคัญเมื่อเจ้าของบ้านในรัฐเท็กซัสรอดพ้นจากหายนะเพลิงไหม้ เมื่อเบรกเกอร์ AFCI สะดุดตัดวงจรทันทีที่มีความผิดพลาดในแผงโซลาร์เซลล์ ทำให้หยุดยั้งประกายไฟก่อนที่จะลุกลามไหม้ทั่วโรงเรือนพลังงานแสงอาทิตย์

กระแสไฟเกิน (Overcurrent), ไฟฟ้าลัดวงจร (Short Circuit) หรือประกายไฟอาร์ก (Arcing) สามารถทำให้ความฝันพลังงานสีเขียวกลายเป็นเถ้าถ่านได้ในไม่กี่นาที การมีเบรกเกอร์ที่ได้มาตรฐานจะช่วยหยุดยั้งความเสี่ยงเหล่านี้ได้ทันที

1. ประสิทธิภาพและอายุการใช้งานที่ยาวนาน

อินเวอร์เตอร์และแบตเตอรี่มีราคาสูงที่สุดในระบบ เบรกเกอร์จะช่วยตัดตอนและรับมือกับความผิดปกติ ช่วยยืดอายุการใช้งาน สมาคมอุตสาหกรรมพลังงานแสงอาทิตย์ (SEIA) ระบุว่าระบบที่ได้รับการปกป้องอย่างเหมาะสมจะรักษาประสิทธิภาพการผลิตไฟฟ้าสูงสุดได้ยาวนานกว่า

2. การบูรณาการร่วมกับระบบ EV Charger และแบตเตอรี่

การชาร์จรถยนต์ไฟฟ้า (EV) หรือการเก็บพลังงานไว้ในแบตเตอรี่ขนาดใหญ่ (เช่น 10 kWh ขึ้นไป) ต้องใช้กระแสไฟฟ้าสูง บางครั้งสูงถึง 40 แอมแปร์หรือมากกว่า เบรกเกอร์ที่มีพิกัดถูกต้องจะช่วยรองรับโหลดสูงได้อย่างปลอดภัยโดยไม่ตัดการทำงานโดยไม่จำเป็น

3. การปฏิบัติตามกฎหมายและการคุ้มครองประกันภัย

มาตรฐานสากลและข้อกำหนดการไฟฟ้า (NEC 690.9) บังคับให้ระบบต้องมีการป้องกันกระแสเกิน การละเลยไม่ติดตั้งเบรกเกอร์หรือใช้อุปกรณ์ผิดประเภทจะทำให้การตรวจรับงานไม่ผ่าน และอาจส่งผลให้บริษัทประกันภัยปฏิเสธการจ่ายค่าสินไหมทดแทนเมื่อเกิดอัคคีภัย

หากเลือกขนาดเล็กเกินไป เบรกเกอร์จะตัดบ่อยจนระบบหยุดทำงาน แต่หากเลือกขนาดใหญ่เกินไป เบรกเกอร์จะไม่ยอมตัดเมื่อเกิดกระแสเกินจนสายไฟไหม้ แนวทางการคำนวณที่ถูกต้องมีดังนี้:

ขั้นตอนที่ 1: คำนวณพิกัดกระแสและแรงดัน

ขั้นตอนที่ 2: จับคู่ความเข้ากันได้ของระบบ (System Matching)

• ขนาดกำลังวัตต์: สำหรับระบบ 5 kW จ่ายกระแสประมาณ 20–30A ให้เลือกพิกัดเบรกเกอร์ให้สอดคล้อง
• ขนาดสายไฟ: เบรกเกอร์ 30A ต้องใช้สายไฟทองแดงขนาดอย่างน้อย 10 AWG (ประมาณ 4–6 sq.mm.) สำหรับระยะทางไม่เกิน 50 ฟุต
• ระยะห่างอินเวอร์เตอร์: หากระยะสายไกลกว่า 20 ฟุต (6 เมตร) ควรเพิ่มขนาดสายไฟเพื่อลดแรงดันตกคร่อม (Voltage Drop)
• สภาพภูมิอากาศ: เบรกเกอร์ภายนอกอาคารต้องสามารถทนต่ออุณหภูมิการทำงานตั้งแต่ -25°C ถึง 70°C เพื่อรองรับความร้อนสะสมบนหลังคา

ขั้นตอนที่ 3: สมดุลระหว่างต้นทุนและคุณสมบัติความปลอดภัย

MCB ประหยัดเงินและพื้นที่ แต่ไม่มีระบบตรวจอาร์ก, AFCI มีราคาสูงกว่าแต่ป้องกันอัคคีภัยได้ดีเยี่ยมตามมาตรฐาน NEC 690.11, GFCI จำเป็นสำหรับพื้นที่เปียกชื้น

💡 เคล็ดลับการเผื่ออนาคต: หากในอนาคตมีแผนจะเพิ่มแผงโซลาร์เซลล์ ให้เลือกเบรกเกอร์เผื่อไว้ เช่น เลือก 30A แทน 25A ตั้งแต่แรก เพื่อหลีกเลี่ยงการรื้อเดินสายไฟและเปลี่ยนเบรกเกอร์ใหม่ในภายหลัง

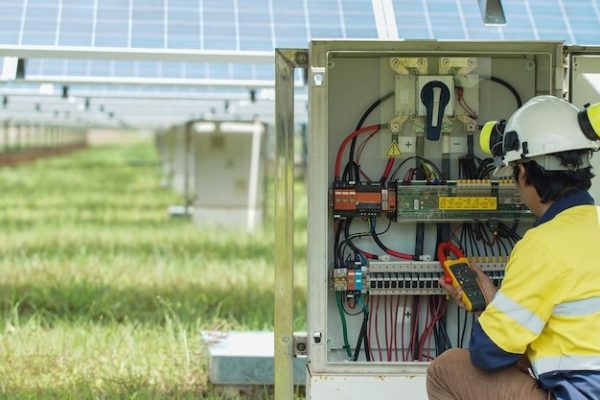

การติดตั้งเบรกเกอร์ต้องดำเนินการด้วยความระมัดระวังตามลำดับขั้นตอนดังนี้:

1. ดับไฟระบบทั้งหมด (Power OFF): ปิดสวิตช์แผงโซลาร์เซลล์และปลดการเชื่อมต่อจากกริด ตรวจสอบความปลอดภัยซ้ำด้วยมัลติมิเตอร์เพื่อให้แน่ใจว่าแรงดันเป็น 0V ก่อนเริ่มงาน
2. การเดินสายไฟ (Wiring):
   • ฝั่งกระแสตรง (DC): เชื่อมต่อสายจากแผงโซลาร์เซลล์เข้าที่ช่อง Input ของเบรกเกอร์ DC และต่อสายจากช่อง Output ของเบรกเกอร์ไปยังอินเวอร์เตอร์
   • ฝั่งกระแสสลับ (AC): เชื่อมต่อสายเอาต์พุตจากอินเวอร์เตอร์เข้าเบรกเกอร์ AC แล้วจึงต่อเข้าสู่ตู้เมนสวิตช์หรือระบบกริด
   • ขั้วไฟฟ้ามีความสำคัญสูงสุด: สายสีแดงเป็นขั้วบวก (+) และสายสีดำเป็นขั้วลบ (-) ตรวจสอบไม่ให้สลับขั้วเด็ดขาด
3. การต่อสายดิน (Grounding): เชื่อมต่อสายดิน (สายทองแดงขนาด 6 AWG หรือตามแบบวิศวกรรม) เข้ากับขั้วกราวด์ของโครงสร้างและเบรกเกอร์ตามมาตรฐาน NEC 690.47
4. การทดสอบและวัดค่า (Testing & Measurement): สับสวิตช์เบรกเกอร์เปิด ใช้วัดค่าแรงดันไฟฟ้าด้วยมัลติมิเตอร์ (เช่น 48V DC หรือค่าแรงดันสตริงจริง) ก่อนจ่ายไฟเข้าอินเวอร์เตอร์

ข้อผิดพลาดที่พบบ่อยในการติดตั้งซึ่งสร้างความเสียหายต่อระบบและก่อให้เกิดอันตราย:

• การต่อสลับขั้ว (Reverse Polarity): การสลับขั้วบวก (+) และขั้วลบ (-) ในวงจร DC อาจทำให้กระแสไหลย้อนกลับ ทำให้อินเวอร์เตอร์เสียหายและเบรกเกอร์ไม่สามารถตัดวงจรได้อย่างถูกต้อง—ต้องทำเครื่องหมายกำกับสายไฟทุกครั้งก่อนต่อ
• การใช้สายไฟขนาดเล็กเกินไป (Undersized Wiring): การใช้สายไฟขนาดเล็ก เช่น เบรกเกอร์ 30A แต่ใช้สายเบอร์ 14 AWG จะทำให้สายไฟเกิดความร้อนสูงจนฉนวนละลาย—ต้องใช้สายขนาดอย่างน้อย 10 AWG (หรือขนาดที่วิศวกรกำหนด)
• การขันขั้วต่อหลวม (Loose Connections): ขั้วต่อสายที่ขันไม่แน่นจะทำให้เกิดความต้านทานสูง เกิดความร้อนสะสม และเกิดประกายไฟอาร์ก—ต้องใช้ไขควงปอนด์ขันด้วยแรงบิดประมาณ 20–25 นิ้ว-ปอนด์ (in-lbs) ตามคู่มือผู้ผลิต

กรณีเบรกเกอร์สะดุด (Tripped Breaker) เกิดจากสาเหตุใด:

• โหลดเกินพิกัด (Overload): เช่น วงจรจ่ายกระแส 25A แต่ใช้เบรกเกอร์ขนาด 20A เบรกเกอร์จะตัดเพื่อป้องกันสายไหม้ ให้ลดโหลดหรืออัปเกรดขนาดเบรกเกอร์และสายไฟให้ถูกต้อง
• ไฟฟ้าลัดวงจร (Short Circuit): สายไฟบวกและลบสัมผัสกันเนื่องจากฉนวนฉีกขาด ให้ใช้ไฟฉายตรวจเช็กแนวสายไฟและพันเทปฉนวนหรือเปลี่ยนสายใหม่
• ขั้วต่อหลวม (Loose Connection): ขั้วต่อที่หลวมจะทำให้เกิดความร้อนจนกลไกความร้อนในเบรกเกอร์สั่งทริป ให้ขันสกรูให้แน่นตามพิกัดแรงบิด (25 นิ้ว-ปอนด์)

กรณีไม่มีไฟจ่ายในระบบ (No Power) ควรทำอย่างไร:

• รีเซ็ตเบรกเกอร์: สับสวิตช์ลงให้สุดแล้วสับขึ้นใหม่ สังเกตและฟังเสียงคลิกที่เข้าล็อก
• ตรวจสอบอินเวอร์เตอร์: หากไฟสถานะสีเขียวดับ แสดงว่าอินเวอร์เตอร์อาจมีปัญหาหรือปิดระบบเพื่อป้องกันตัวเอง
• ทดสอบแผงโซลาร์: หากใช้มัลติมิเตอร์วัดแล้วได้ 0V ให้ตรวจสอบจุดเชื่อมต่อขั้วต่อ MC4 และสายไฟจากแผง

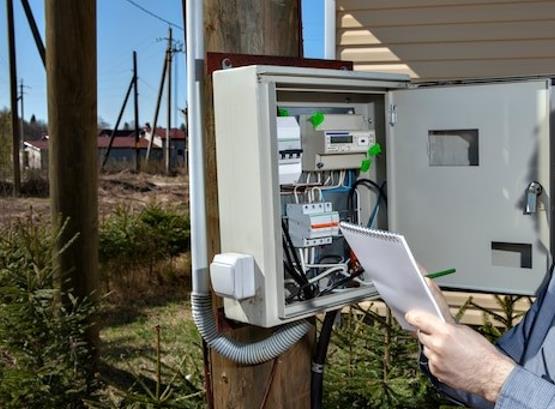

แนวทางบำรุงรักษาเพื่ออายุการใช้งานที่ยาวนาน:

• ตรวจเช็กประจำปี (Annual Check): ตรวจหาคราบขี้เกลือหรือรอยกัดกร่อน (คราบสีเขียว) เช็ดทำความสะอาดขั้วต่อด้วยผ้าแห้ง
• ทดสอบการทริป (Trip Test): ลองโยกสวิตช์เปิด/ปิดด้วยมือ หากคันโยกฝืด แข็ง หรือไม่เข้าตำแหน่ง ให้เปลี่ยนเบรกเกอร์ใหม่ทันที
• ตู้ป้องกันฝุ่นและความชื้น: ติดตั้งในกล่องครอบมาตรฐาน IP กันน้ำกันฝุ่น เพื่อลดการสึกหรอตามแนวทางมาตรฐาน IEC

DC Surge Protection Device หรือ DC SPD คืออุปกรณ์ป้องกันไฟกระชากและกันฟ้าผ่าสำหรับวงจรไฟฟ้ากระแสตรง (DC) ของระบบโซล่าเซลล์

หน้าที่หลักของ DC SPD คือการ ระบายแรงดันเกินชั่วขณะ (Surge / Transient Overvoltage) ที่เกิดจากฟ้าผ่าหรือการสวิตช์เปิด-ปิดในระบบไฟฟ้าแรงสูง ลงสู่ระบบกราวด์อย่างปลอดภัย ก่อนที่แรงดันสูงหลายพันโวลต์เหล่านั้นจะไหลเข้าทำลายอินเวอร์เตอร์ แผงโซล่าเซลล์ และอุปกรณ์อิเล็กทรอนิกส์ราคาแพงในระบบ

DC SPD จากแบรนด์ชั้นนำ เช่น Suntree ผลิตตามมาตรฐานสากล ช่วยลดความเสี่ยงและความเสียหายจากฟ้าผ่าได้อย่างมีประสิทธิภาพและคุ้มค่าสูงสุด

แผงโซล่าเซลล์มักติดตั้งบนหลังคาอาคารหรือพื้นที่โล่งแจ้ง ซึ่งเป็นจุดเสี่ยงต่อการถูกฟ้าผ่าทั้งทางตรง (Direct Strike) และทางอ้อม (Indirect Surge Induction)

แม้ฟ้าจะไม่ได้ผ่าลงที่แผงโดยตรง แต่สนามแม่เหล็กไฟฟ้าจากการเหนี่ยวนำของฟ้าผ่าในบริเวณใกล้เคียง (ระยะหลายร้อยเมตรถึงหลายกิโลเมตร) ก็สามารถสร้างแรงดันเกินเหนี่ยวนำพุ่งสูงหลายพันโวลต์เข้าสู่สายไฟกระแสตรงได้ในเสี้ยววินาที

แรงดันกระชากชั่วขณะนี้เองที่เป็นสาเหตุหลักทำให้บอร์ดวงจรภายในอินเวอร์เตอร์ระเบิดหรือเสียหาย ซึ่งอินเวอร์เตอร์เป็นอุปกรณ์ที่มีมูลค่าสูงที่สุดในระบบ การลงทุนติดตั้ง DC SPD จึงเป็นการป้องกันที่คุ้มค่ามาก เมื่อเทียบกับค่าซ่อมแซมหรือเปลี่ยนอินเวอร์เตอร์และแผงใหม่

ภายในตัว DC SPD มีส่วนประกอบหลักคือสารกึ่งตัวนำ วาริสเตอร์โลหะออกไซด์ (Metal Oxide Varistor หรือ MOV)

การตอบสนองระดับนาโนวินาที:

• สภาวะปกติ (Normal State): MOV จะมีความต้านทานไฟฟ้าสูงมาก (High Impedance) ทำให้ไม่มีกระแสไฟฟ้ารั่วไหลผ่านลงดิน ระบบโซลาร์ทำงานได้เต็มประสิทธิภาพตามปกติ
• เมื่อเกิดแรงดันกระชาก (Surge Event): เมื่อแรงดันไฟฟ้าในสายพุ่งสูงเกินค่าพิกัด ความต้านทานของ MOV จะลดลงอย่างรวดเร็วในระดับ นาโนวินาที (Nanoseconds) กลายสภาพเป็นตัวนำเพื่อระบายกระแสเสิร์จมหาศาลลงสู่ระบบกราวด์ทันที
• เมื่อแรงดันกลับสู่ปกติ: MOV จะคืนสถานะกลับมามีความต้านทานสูงตามเดิม เพื่อให้ระบบทำงานต่อเนื่อง

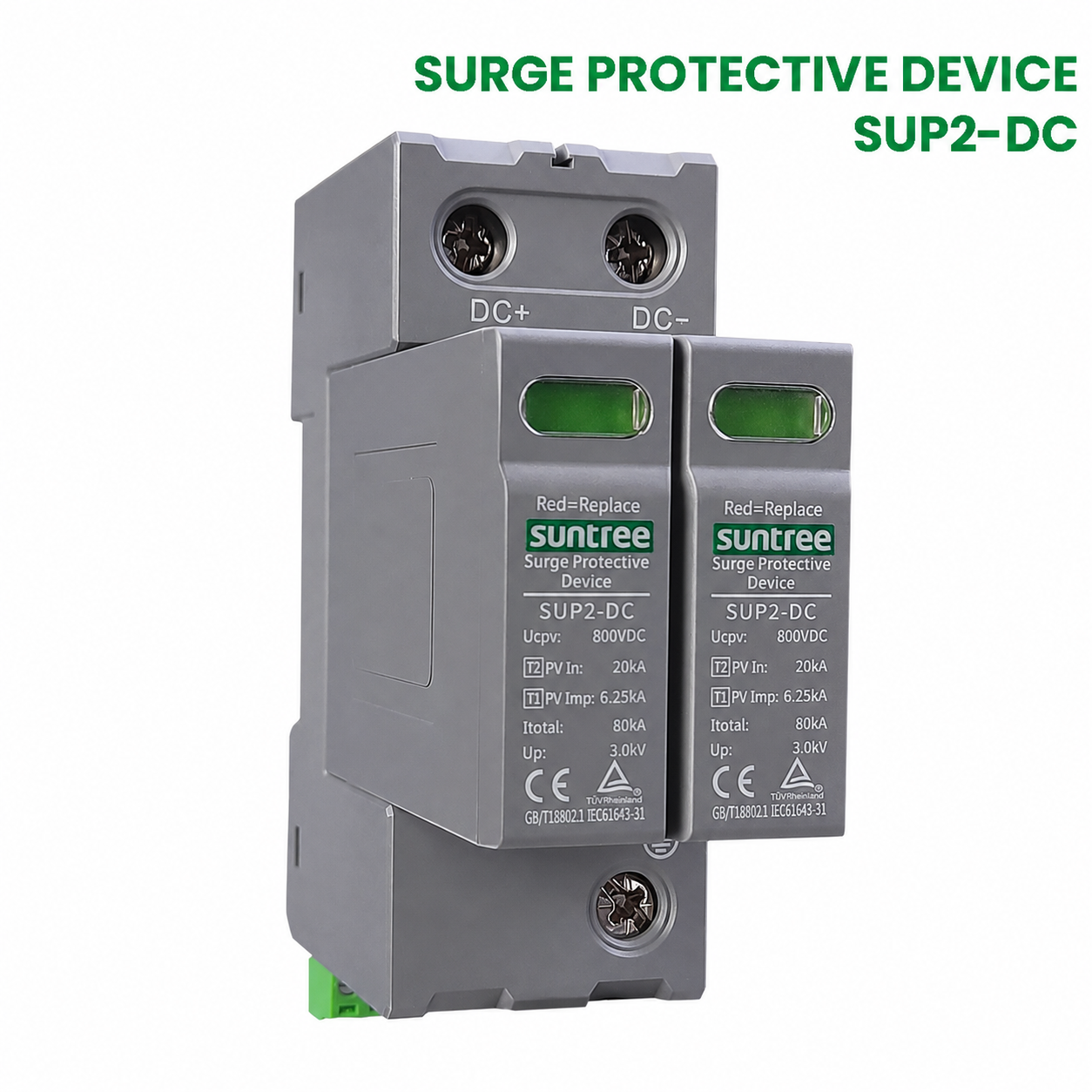

หน้าต่างแสดงสถานะ (Status Indicator Window):

การแบ่งคลาส / ประเภทของอุปกรณ์ป้องกันไฟกระชาก:

• Type 1 (Class I): ออกแบบมาสำหรับป้องกันผลกระทบจากฟ้าผ่าโดยตรง (Direct Lightning) มักติดตั้งในตำแหน่งที่ต่อเชื่อมกับระบบหัวล่อฟ้าภายนอกอาคาร สามารถทนต่อรูปคลื่นกระแสฟ้าผ่า 10/350 μs ได้สูง
• Type 2 (Class II): สำหรับป้องกันแรงดันเกินชั่วขณะที่เกิดจากการเหนี่ยวนำของฟ้าผ่าในระยะไกลและการสวิตช์ในระบบ (Induced Surge) ทดสอบด้วยรูปคลื่น 8/20 μs ซึ่งเป็นรุ่นที่นิยมใช้มากที่สุดในระบบโซลาร์เซลล์ทั่วไป

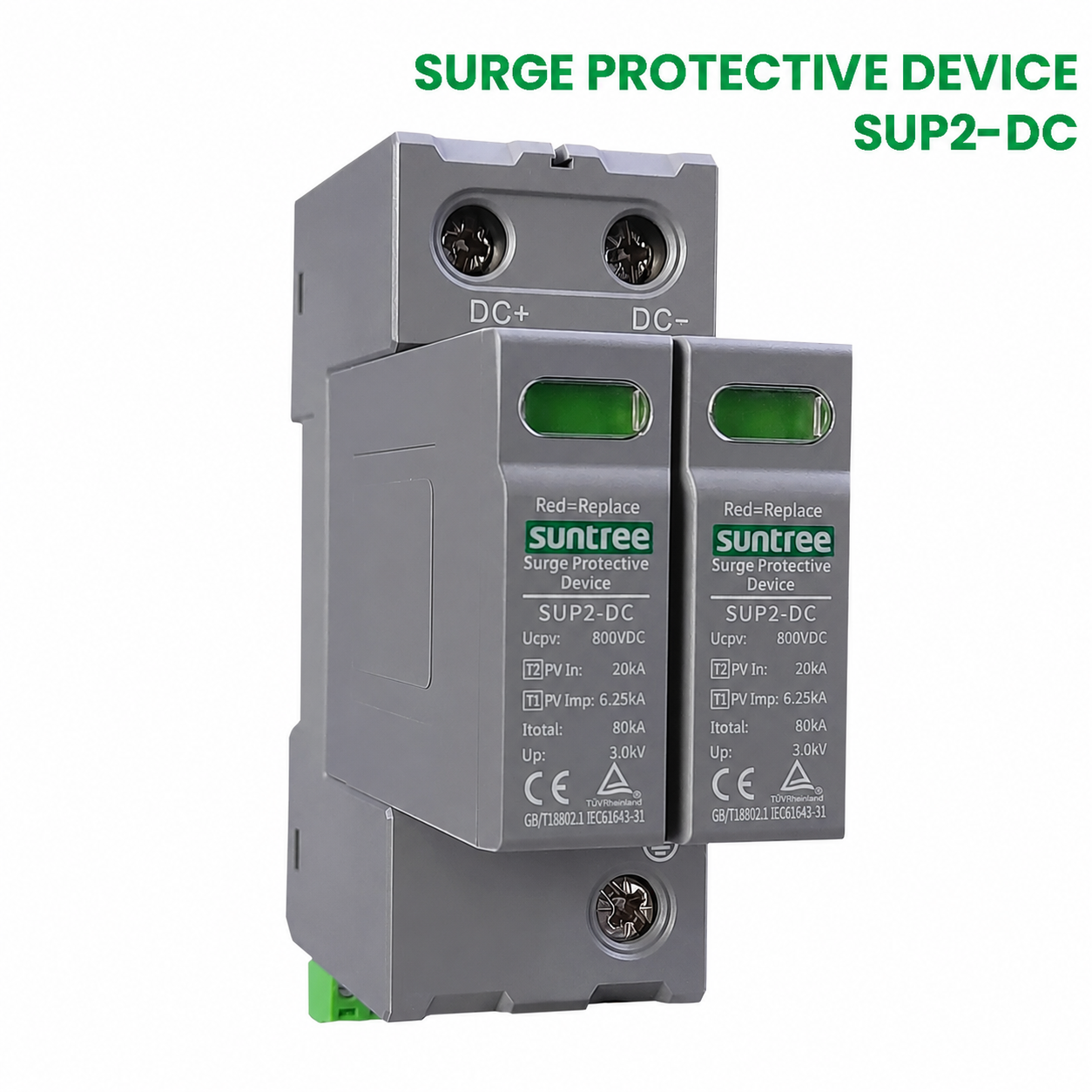

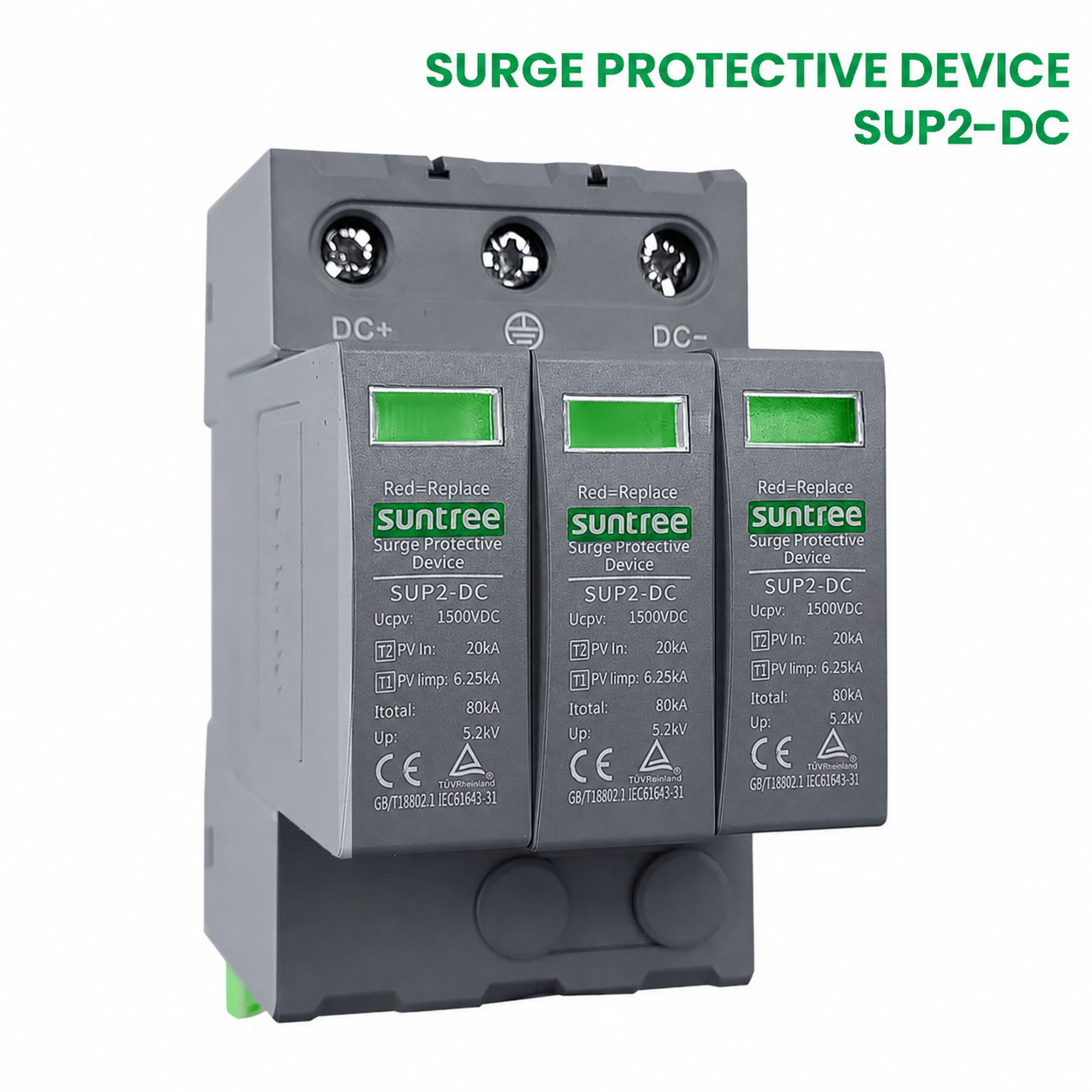

• Type 1+2 (Class I+II): รวมคุณสมบัติป้องกันทั้งฟ้าผ่าตรงและแรงดันกระชากเหนี่ยวนำไว้ในตัวเดียว ให้การปกป้องที่ครอบคลุมสูงสุด เช่น รุ่น Suntree SUP2-DC T1+T2
• Type 3 (Class III): สำหรับการป้องกันละเอียดที่ปลายทางของอุปกรณ์ที่มีความไวสูง

ค่าพารามิเตอร์สำคัญที่ต้องตรวจสอบใน Datasheet:

• Uc (Maximum Continuous Operating Voltage): แรงดันใช้งานต่อเนื่องสูงสุด ต้องเลือกค่า Uc ให้ สูงกว่าแรงดันวงจรเปิดสูงสุด (Voc รวมของสตริง) เช่น 500VDC, 800VDC, 1000VDC หรือ 1500VDC
• Up (Voltage Protection Level): ระดับแรงดันป้องกันที่จำกัดไว้ ยิ่งค่า Up ต่ำ อุปกรณ์ยิ่งได้รับการปกป้องที่ดีขึ้น
• In (Nominal Discharge Current): พิกัดกระแสระบายปกติที่ SPD ทนได้ซ้ำๆ เช่น 20 kA
• Imax (Maximum Discharge Current): พิกัดกระแสระบายสูงสุดที่ SPD รองรับได้โดยไม่พังทลาย เช่น 40 kA หรือ 80 kA

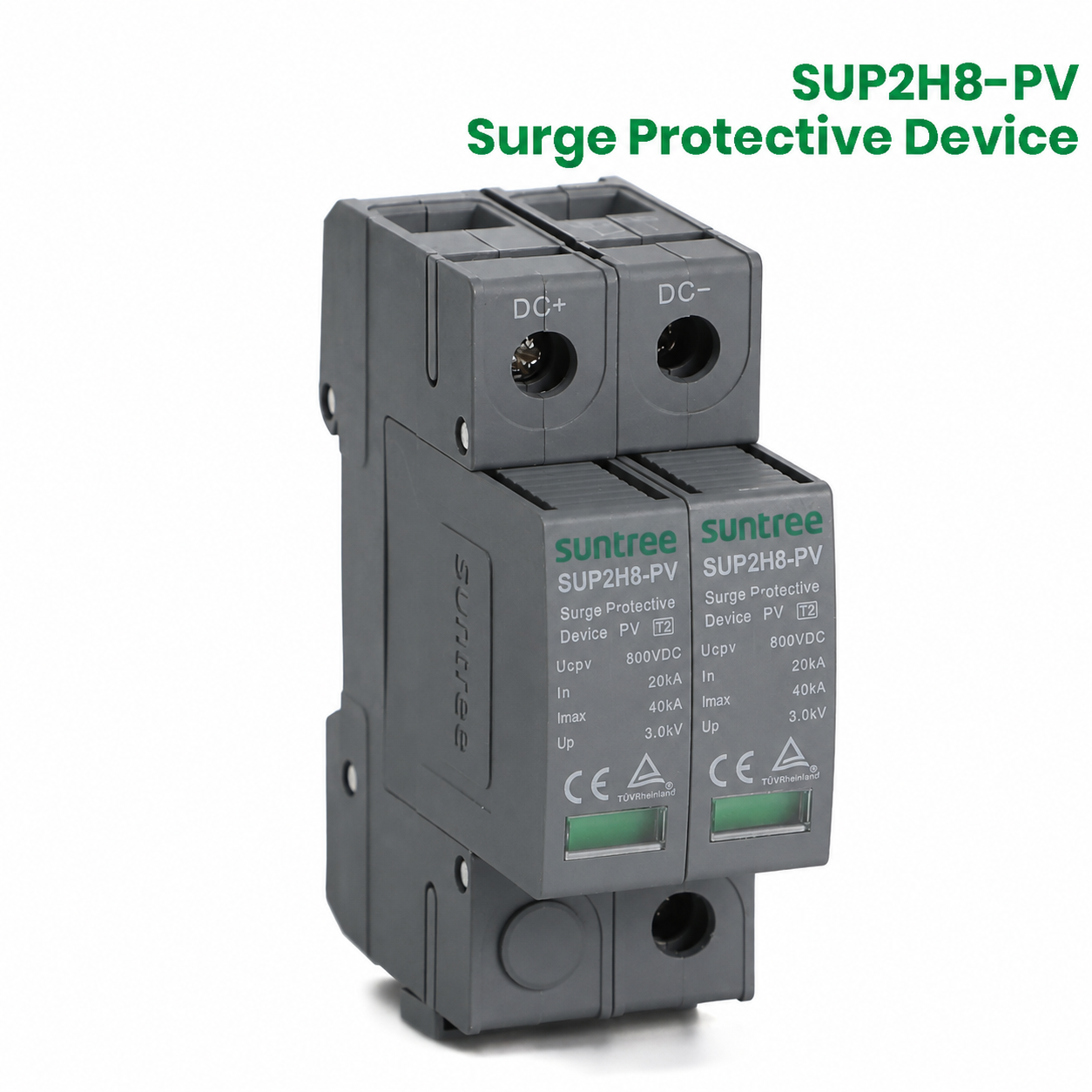

Suntree เป็นผู้นำด้านอุปกรณ์ป้องกันระบบพลังงานแสงอาทิตย์ระดับโลก ผลิตภัณฑ์ DC SPD ของ Suntree ผ่านมาตรฐานสากล IEC 61643-31 ออกแบบด้วยโครงสร้าง Pluggable ถอดเปลี่ยนโมดูลได้โดยไม่ต้องรื้อสายไฟ มีรายการรุ่นครอบคลุมทุกระดับแรงดัน:

ในการติดตั้งระบบโซลาร์เซลล์บนหลังคา (Solar Rooftop) DC SPD ควรได้รับการติดตั้งไว้ 2 จุดสำคัญ ดังนี้:

• จุดที่ 1: ตู้ Combiner Box ฝั่ง DC ใกล้แผง: เพื่อดักจับและระบายแรงดันเกินที่เข้ามาทางสายนำสัญญาณจากแผงก่อนเข้าสู่อาคาร
• จุดที่ 2: หน้าอินเวอร์เตอร์: เพื่อสร้างชั้นการปกป้องโดยตรงก่อนแรงดันเสิร์จจะเข้าสู่วงจรอินเวอร์เตอร์ราคาแพง

ระบบที่ป้องกันสมบูรณ์แบบควรมีทั้ง DC SPD ฝั่งแผง และ AC SPD ฝั่งจ่ายไฟเข้าบ้าน เพื่อปกป้องอุปกรณ์ทั้งสองด้านอย่างครอบคลุม

จากข้อมูลเชิงลึกของช่างเทคนิคและแหล่งอ้างอิง Suntree ข้อผิดพลาดที่พบบ่อยที่สุดมี 4 ประการ:

1. การต่อสายกราวด์ที่ยาวและคดเคี้ยวเกินไป: ลดประสิทธิภาพการระบายกระแสเสิร์จลงอย่างมาก ทำให้แรงดันกระชากเล็ดลอดเข้าสู่อินเวอร์เตอร์ได้
2. ระบบกราวด์ไม่ได้มาตรฐาน: มีค่าความต้านทานดิน (Ground Resistance) สูงเกินกว่ามาตรฐานการไฟฟ้า (ควรต่ำกว่า 5 โอห์ม) ทำให้พลังงานเสิร์จไม่สามารถระบายลงดินได้จริง
3. การเลือกค่า Uc ต่ำเกินไป: หากเลือกค่า Uc ใกล้เคียงหรือต่ำกว่าแรงดัน Voc สูงสุดของสตริงแผง จะทำให้ MOV ทำงานต่อเนื่องตลอดเวลาจนเสื่อมสภาพและไหม้อย่างรวดเร็ว
4. ละเลยการตรวจสอบหน้าต่างแสดงสถานะ: ปล่อยให้ใช้งาน SPD ที่หน้าต่างเปลี่ยนเป็นสีแดงแล้วโดยไม่เปลี่ยนตลับใหม่ ทำให้ระบบไม่มีการป้องกันเมื่อเกิดฟ้าผ่าครั้งถัดไป

DC SPD เป็นอุปกรณ์สิ้นเปลืองที่มีอายุการใช้งานจำกัดตามจำนวนครั้งและความรุนแรงของแรงดันเสิร์จที่ระบายลงดิน จึงควรมีแนวทางดูแลดังนี้:

• ตรวจสอบหน้าต่างสถานะเป็นประจำ: หากหน้าต่างเปลี่ยนจากสีเขียวเป็นสีแดง ให้ถอดเปลี่ยนเฉพาะตลับโมดูลใหม่ทันที โดยไม่ต้องรื้อฐานหรือเดินสายไฟใหม่
• ตรวจเช็กเป็นพิเศษหลังพายุฝนฟ้าคะนอง: หลังเกิดเหตุการณ์ฟ้าผ่ารุนแรงในพื้นที่ ควรเปิดตู้ตรวจสอบสถานะของ SPD ทันที
• บันทึกประวัติการบำรุงรักษา: จดบันทึกวันที่ติดตั้งและการเปลี่ยนโมดูลเพื่อประเมินความเสี่ยงของพื้นที่หน้างาน

มาตรฐานสากลที่เกี่ยวข้อง:

• IEC 61643-31: มาตรฐานสากลเฉพาะสำหรับอุปกรณ์ป้องกันไฟกระชากในระบบไฟฟ้าพลังงานแสงอาทิตย์ PV ฝั่งกระแสตรง (DC)
• IEC 60947-2: มาตรฐานสากลสำหรับเซอร์กิตเบรกเกอร์แรงดันต่ำ
• NEC 2023 มาตรา 690 (มาตรา 690.9, 690.11, 690.47): ข้อกำหนดการป้องกันกระแสเกิน การตรวจจับประกายไฟ และการต่อลงดิน

เอกสารอ้างอิงมาตรฐานสากล:

• National Renewable Energy Laboratory (NREL): "Photovoltaic Overcurrent Protection and System Reliability"
• National Fire Protection Association (NFPA): "NEC 2023: Article 690 – Solar Photovoltaic (PV) Systems" (Sections 690.9, 690.11, 690.47)
• Occupational Safety and Health Administration (OSHA): "Ground-Fault Protection on Construction & Rooftop Sites"
• National Fire Protection Association (NFPA Research): "Home Electrical Fires and Arc-Fault Detection"
• Solar Energy Industries Association (SEIA): "Solar Maintenance Best Practices & Asset Protection"
• International Electrotechnical Commission (IEC): "IEC 60947-2: Low-voltage switchgear and controlgear - Circuit-breakers"
• International Electrotechnical Commission (IEC): "IEC 61643-31: Low-voltage surge protective devices for photovoltaic installations"
